醫院的主要能耗種類

    綜合性醫院日常能耗中，以電力能耗為主，主要用于照 明、空調和通風、電梯、給水等設備。其次，醫院還以燃 氣、重油等作為主要能源，用于供應蒸汽、熱水、消毒、洗滌、廚房以及冬季供暖等。因此，醫院的能耗種類復雜，設備類型眾多，傳統的監測手段和管理方式不足以滿足實際的需求，需要建設能源管理系統打破能耗區域、能耗類型的壁壘，將能耗數據聯動展現，實現大數據的整合，幫助實現能源管理的可視化、有效化、持續化。



    以某市級醫院為例，在電力消耗中，制冷與供熱系統用電的比例約為 50%；供熱與蒸汽熱水耗能量近全院耗能量的一半，且全部由鍋爐與蒸汽管網提供熱源，所以鍋爐運行于蒸汽輸送的維護與保養應為今后節能管理工作中的“重中之重”。制冷也為用能大戶，制冷機組及輸送系統的運行管理也應為節能管理工作中的重點。但是依靠傳統手段實現運行管理的人力成本、支出成本較高，借助能源管理系統這個有效工具，可以降低人工管理的強度、提升管理的效率以及有效性。

醫院低壓供配電系統特點

    醫院供電的可靠性、連續性、復雜性、大負荷以及容量不斷升級是大型醫院供電的顯著特點。

    我國國內規范規定，用電負荷應根據供電可靠性及中斷供電所造成的損失或影響的程度分為一級負荷、二級負荷及三級負荷。

    兩電源不應同時發生故障，每個電源均應有承擔全部一級負荷的能力，對于一級負荷中的特別重要負荷，應增設應急電源，并嚴禁將其他負荷接入應急供電系統；
    二級負荷須采用雙回路(有條件則用雙電源)供電，在最末一級配電裝置自動切換，第二路電源可來自本地電力網或鄰近單位供電；
    三級負荷配電和三級負荷設備的供電應盡量把配電系統設計得簡潔可靠，減少配電級數，確保電源、負載布局的合理性。

    JGJ 16—2008《民用建筑電氣設計規范》第 12.8.2 條按醫療電氣設備與人體的接觸狀況和斷電的后果，將醫院電氣設備工作場所分為：

    (1) 0 類醫療場所：無需與患者身體接觸的電氣裝置工作的醫療場所；

    (2) 1 類醫療場所：需要與患者軀體外部及體內(除2類場所規定外)接觸的電氣裝置工作的醫療場所；

    (3) 2 類醫療場所：將接觸部件用于諸如心內診療術、 手術室以及斷電將危及生命的重要治療的醫療場所。


    醫院的負荷等級應與醫療場所的類別相匹配。

    急診部、監護病房、手術部、分娩室、嬰兒室、血液病房的凈化室、血液透析室、病理切片分析、磁共振、介入治療用 CT 及 X 光機掃描室、血庫、高壓氧倉、加速器機房、治療室及配血室的電力照明，走道照明 、手術室空調系統電源、重癥呼吸道感染區的通風系統電源及與其有關的空調負荷和主要通道照明等按一級負荷供電。

    由于回路區分細，備用回路多，因此醫院需要安裝多功能電力儀表數量較多，施工要求也比較高，應避免系統建設過程中對醫療場所業務的影響。

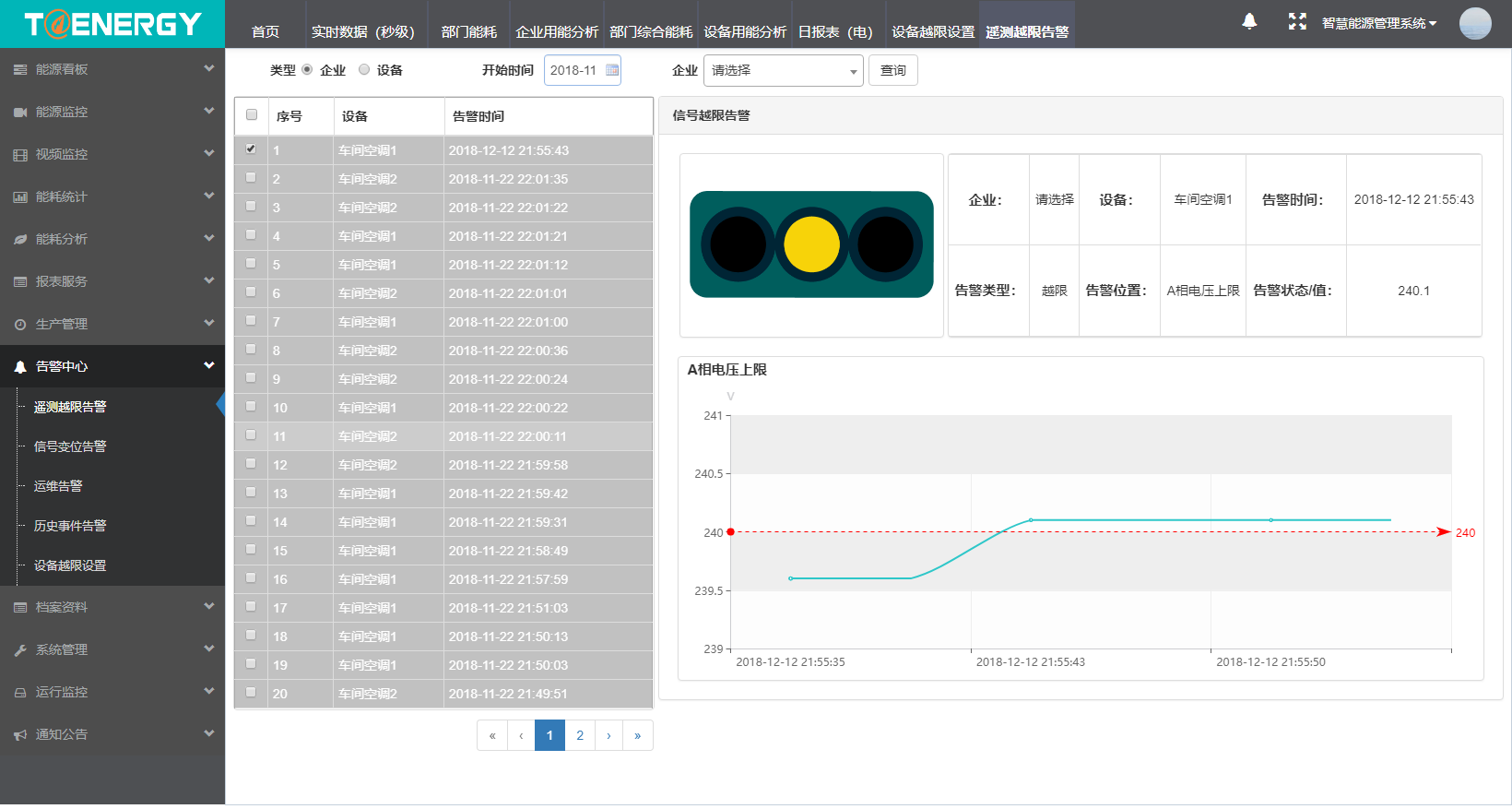

    針對醫院低壓供配電系統的特點，醫院能源管理系統的建設不僅要打破數據孤島的情況，還要針對關鍵設備、重要回路的電能質量數據進行全面監測，設置告警閾值，為運維人員和設備管理人員提供檢修依據，幫助迅速判斷設備故障癥結所在，從而實現重要設備的平穩運行。
